（一）UPS的概念
（二）不间断电源UPS供电原理
（三）UPS电源的技术性能
（四）UPS供电方案设计
（五）网络机房可选发电技术
（六）UPS供电范围和容量估算

　　（一）UPS的概念
　　普通定义：UninterruptablePowerSupply
　　专家认为：UPS应该为UnintenuptablePowerSystem，即是一个高可靠、高性能、高度自动化的供电中心。
　　UPS是UninterruptablePowerSupply的简称，也就是不间断电源。它的出现与***早应用，是为某些重要部门电网掉电时的持续供电提供保障。但是，电子信息产业与网络技术的迅速发展，对供电质量不断提出了更新更高的要求。据统计，在计算机故障中，有50一70%的原因是电源故障造成的。这些电源故障包括电网电压过压、欠压、瞬时跌落、失压和故障停电等由于电源环境、设备以及传输系统，乃至自然环境造成的各种干扰。在这些故障中，电网完全掉电仅占***之几，在大城市以及供电环境较好的地区，应以几次/年计，但是在有代表性的场所，计算机遭受的电网和传输系统的干扰，幅度在几十伏的可达每日数次之多，所以UPS不再仅仅是为完全掉电提供后备电源的设备，而应为各种电源问题提供解决方案。
　　假设你是一个网络管理员或系统管理员，理解网络不间断并不难，然而很多情况下，没有意识到的电源问题可能会使你的系统出现各种无法解决的困难，甚至于崩溃。系统的可用性至关重要，而作为网络运行基础的电源的可靠性自然成为***先考虑的问题。同时，电源的智能监控与管理在网络经济时代不可或缺。单纯的提供不间断供电已经不能满足要求。
　　专家认为UPS可以改为UnintenuptablePowerSystem的简称，也就是说，UPS，***别是大中型UPS，它已经不仅仅是一台简单的不停电供电整机产品，随着UPS技术的发展和成熟，它将成为一个中型的或者说局部的高可靠、高性能、高度自动化的供电申心。它的功能应该包括我们传统概念上的以下环节和内容:
　　***，主机运行高效、高可靠，能在各种复杂的电网环境下运行，输出能全面地高质量地满足各种负载的要求。
　　第二，有很强的可用性和可维护性，有高度智能化的自析功能状态显示、报警、状态记录和通讯功能，甚至有环境监测功能。
　　第三，有很强的网络保护功能，也就是说，它不仅向直接由它供电的硬件设备提供可靠的保护，还应该向它们所运行的软件提供保护，UPS可配置相应的电源监控软件，SNMP(网络管理协议)管理器，有远程管理能力，用户可执行UPS与网络管理平台之间的监控。

　　（二）不间断电源UPS供电原理
　　它由整流器、逆变器、交流静态开关和蓄电池组组成。平时，市电经整流器变为直流，对蓄电池浮充电，同时经逆变器输出高质量的交流纯净的电源供重要负载，使其不受市电的电压、频率、谐波干扰。当市电因故停电时，系统自动切换到蓄电池组，蓄电池放电，经逆变器对重要设备供电。
　　UPS的不间断***性，体现在其转换时间工作程序上，当市电与逆变器进行切换时，其控制系统会适时地检测市电的同步范围，在市电不超限时，逆变器实现“先通后断”的供电，从而保证了供电系统的“不间断切换”。

　　（三）UPS电源的技术性能
　　UPS电源的技术性能随使用要求的不同而不同，主要技术性能包括以下几个方面。

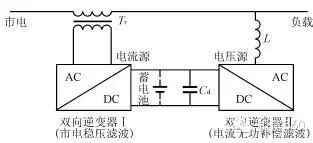

　　1.在线式
　　***点:
　　• 双逆变器
　　• 输出电性能指标高
　　• 输入端AC-DC变换器是整流电路，对电网产生严重的干扰公害
　　• 两个变换器始终在***负载功率下工作，整机效率低，输出能力有局限，可靠性一般
　　• 市电－电池转换时，输出电压没有切换时间
　　功能说明
　　• 市电正常时，市电经过AC-DC和DC一AC两次变换后向负载供电
　　• DC一AC随时在监测并参与对输出电压的调整，是在线式工作
　　• 市电掉电后，电池通过DC一AC逆变器向负载继续供电
　　• 当负载过载或逆变器故障时，市电转旁路维持向负载供电
　　在线式原理
　　除了基本供电电路为电池逆变器电路外，基本原理图与后备式相同。无论交流输入电源是否正常，均通过逆变器电路提供电源输出。交流输入电源中断时不需要切换，不存在转为电池供电的切换时间。在电池逆变器出现故障或者逆变器内部失灵时，都需要切换为旁路供电。由于在正常工作情况下，整流器和逆变器都要消耗一定的功率，因此这种类型UPS的效率要比后备式低。无论是在线还是电池供电，在线式UPS的电源输出来自于逆变器，可以提供近乎理想化的电源，频率和电压的稳定性优于其它类型。
　　
　　图中电路各环节功能如下：
　　整流器：该整流器为AC-DC单向变换，当市电存在时;它完成对电池的充电，并通过逆变器向负载供电。
　　逆变器：该逆变器为DC-AC单向逆变，当市电存在时，它从整流器取得功率后再送到输出端，并保证向负载提供高质量的电源，当市电掉电时，由电池通过逆变器向负载供电旁路开关：平时处在断电状态，当主电路发生故障，或者当负载有冲击性（例如启动负载时)时，逆变器停止输出，旁路开关接通，由电网直接向负载供电，旁路开关多为智能型的功率容量很强的无触点开关。
　　双逆变在线式UPS的性能***点如下：
　　因为不管市电有无，负载的全部功率都由逆变器输出，所以可以向负载提供高质量的电源，例如输出电压稳定精度、频率稳定度、输出电压动态响应、波形失真度等指标，都是比较高的市电掉电时，输出电压不受任何影响，没有转换时间，因为无论市电有无，全部负载功率都由逆变器供出，UPS的功率余量有限，输出能力不理想，所以对负载提出限制条件，例如输出电流峰值系数(一般只达到3:1)、过载能力：输出功率因数一般为0.8。整流电路对电网形成电流谐波干扰，输出功率因数低，谐波电流成份在30%左右，而输入功率因数只有0.8左右，在市电存在时，由于两个逆变器都承担***的负载功率，所以整机效率低，80KVA以下的UPS为80%左右，80KVA的可达85－90%，100KVA以下的可达90-92%。
　　所以在线式能够确保输出高可靠性、高质量电源。在DSP数字控制技术、数字并联技术、网络监控技术、电池管理技术、电源保护技术等方面技术***，性能可靠。
　　2.高效数字功率器件PIGBT技术
　　采用***的高效数字功率器件PIGBT作为逆变功率器件，其性能及可靠性高于上一代的功率器件IGBT，提高了逆变器的可靠性和处理速度，其逆变效率高达98%～99%，热功耗极低。谐波分量小于1.5%，使输出波形更好，对负载或接地系统等不会造成干扰。
　　3.DSP技术和SMD电气集成模块
　　采用数字控制技术取代传统的模拟控制。DSP数据处理技术的处理速度是传统微处理器的12倍，并使硬件线路更为简化、可靠性更高、瞬态反映能力更强。电路板采用仿真设计和表面安装焊接技术，使整机散热性好，可靠性更高。
　　4.电池保护功能
　　安全防护电池包括2、6、12V的通用型、深放电型、高比能型、快速充电型、循环耐久型等系列蓄电池产品。电池具有充放电的实时监测、过流及限流保护功能，可防止用户因电池过放电而造成电池***性损害，防止过充电而造成电池寿命的减短；欠压预警功能可及时通知用户进行相关处理，以免造成大的损失；控制系统可通过设置定期电池自检功能，及时发现故障电池，避免系统故障造成的危害，并可实现在线更换电池。
　　5.灵活可靠的并联技术
　　采用数字模块式环路直接并联技术，能够有效的抑制并机中的环流，可以在UPS不断电的情况下实现并机扩容或维修，可以实现不同功率的UPS直接并联。
　　6.通信及监控功能
　　较强的通信联网功能是指UPS可以采用于接点、JBUS或SITEMONITOR软件，实现远程监控及模拟控制或集中遥测遥控。可以利用Intranet、Internet来监控UPS，每个UPS在网络中有自己的IP地址，可以通过WEB测览器来监控，采用的协议可以是TCP/IP、SNMP、HTTP和JAVA。
　　7.高可靠性
　　UPS单机平均无故障时间都在MTBF>35万h，并获得ISO9001国际质量标准证书，干扰标准等证书。
　　8.散热系统
　　机房UPS是***大的噪声源，采用冗余式智能风扇调速散热系统，则微处理器可以依据内部温度及输出功率大小，自动调节风扇的转速，以达到降低噪声、延长风扇寿命及节省能源的目的。
　　9.控制和诊断监控系统
　　智能化UPS应具有专家系统故障诊断软件。当UPS某一部分出现异常后，该系统能迅速对故障进行诊断、推理，判明故障部位，通过显示器给操作者或维修工程师指示，判明故障性质，以便快速修复。同时还可自动记录信息，生成信息档案，便于用户更好使用。
　　10.其他
　　除了上述功能外，还有主/从容错双处理器并行控制技术、过载能力和抗短路保护功能、UPS的非线性带载能力、多种启动方式、多种输入/输出模式、宽电压输入、可靠的旁路转换系统、绿色环保、正面维修、雷电保护等，是针对不同产品所具有的不同功能。此外，大容量的UPS配12脉冲整流器，能够进一步降低输入谐波分量；内置输出隔离变压器，采用零线及火线均隔离的隔离技术，可以进一步提高对负载的保护，有效地隔离零线的干扰，提高UPS系统的适应性等，都是UPS产品近几年来的***实用技术。
